ネットワーク図

Ivanti® Endpoint Manager 2018.1では、新しいネットワーク図表示が導入されます。[ビュー] > [ネットワーク マップ] をクリックするとアクセスできます。

ネットワーク図は、既定では、入力されません。まず、数項目を構成する必要があります。

エージェント設定と自己選択サブネット サービスで、ネットワーク図を構成します。ネットワーク マッピング エージェント設定は既定で有効ですが、構成項目を変更することもできます。

ネットワーク図のエージェント設定を構成するには
  1. [ツール] > [構成] > [エージェント設定] の順にクリックします。ツリーで、[エージェント設定] > [マイ エージェント設定] > [クライアント接続] をクリックします。新しいクライアント接続設定を作成するか、既存の設定を編集します。
  2. [自己選択サブネット サービス] > [ネットワーク マッピング] をクリックします。
  3. 既定のルート ターゲットはコアサーバです。別のターゲットが必要な場合は、これを変更します。
  4. 既定の [ネットワーク マッピングの頻度 (日数)] は7です。最小値は1です。ほとんどのネットワークはそれほど頻繁に変更されないため、一般的には、この値を特に低く設定する必要はありません。
  5. [保存] をクリックし、必要に応じてエージェント設定を再展開します。

既定値でネットワーク図設定を終了する場合でも、自己選択サブネット サービスでは、既定で、ネットワーク図は無効です。

自己選択サブネット サービスでネットワーク図有効にするには
  1. [ツール] > [構成] > [自己選択サブネット サービス] > [ネットワーク マッピング] をクリックします。
  2. マッピングする各検出されたサブネットを右クリックし、[有効にする] をクリックします。サブネット状態を切り替えるときには、影響するサブネット代表がチェックインし、状態の変更を認識するまでは、ネットワーク図は更新されません。

ネットワーク図は、自己選択サブネット サービスからのデータを使用します。各サブネット上の選択されたデバイスは、指定されたルート ターゲットへのトレースルートを実行できます。既定では、このターゲットはコアサーバですが、ゲートウェイなどのネットワークの終端にあるターゲットを使用する場合は、図がその方向に向きます。また、それぞれが異なるルート ターゲットを参照する、異なるクライアント接続エージェント設定を作成および配布します。これを実行する場合、ネットワーク図で、[ターゲット] ドロップダウンリストに表示されるターゲット ルートを選択できます。

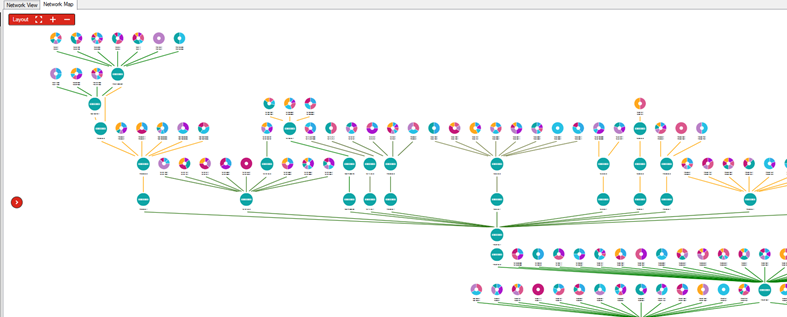

コンソールは、トレースルート データを統合し、すべてのサブネットと中間ノードの図を描画します。図の最上位の各ノードはサブネットまたはスイッチです。これらのノードの後にエージェントがインストールされたデバイスがある場合、ノードは色分けされた円グラフとして表示されます。円グラフは、Windows、Apple など、そのノードの後にあるさまざまなデバイス タイプの割合を示します。接続線の色は、Ping 応答時間を示します。

ネットワーク図では、次のことができます。

  • 円グラフ スライスにカーソルを置くと、そのスライスの詳細が表示されます。
  • グラフをダブルクリックすると、そのサブネット上のデバイスと、デバイス タイプを示すアイコンが表示されます。
  • サポートされているデバイスを右クリックすると、インベントリ、リモート コントロール、診断などの管理オプションが表示されます。

ネットワーク図では、次のアイコンを使用して、検出されたデバイスを表示します。

Apple

モバイル

ポータブル

サーバ

スイッチ

タブレット

仮想ゲスト

仮想ホスト

仮想サーバ

仮想ワークステーション

Windows
