トレンド図

Web Access ダッシュボードのトレンド ガジェットを使用すると、管理情報指標の経時的な変化の状況を表示できます。

ダッシュボードとガジェットの詳細については、ダッシュボードをご参照ください。トレンド ガジェットは、Management Information のライセンスがある場合にのみ利用できます。

トレンド ガジェットを Web Access ダッシュボードに追加するには:

1. Web Access で目的のダッシュボードを表示します。
2. ガジェットを追加する列を右クリックし、[新しいガジェットを追加] をクリックします。

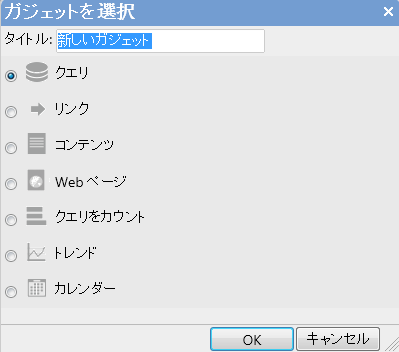

   [ガジェットの選択] ダイアログが表示されます。

3. [トレンド]、[OK] の順にクリックします。

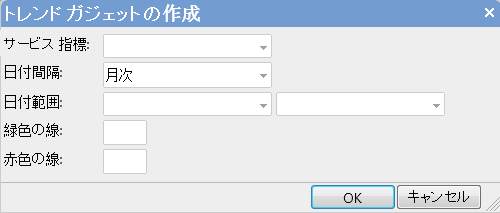

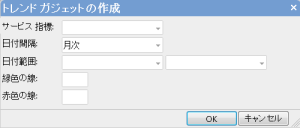

   [トレンド ガジェットの作成] ダイアログが表示されます。

4. [サービス指標] リストで、トレンド図で使用する指標を選択します。
   目的の指標を識別しやすくするために、関連付けられたサービスの名前がリストの名前の接頭語として付加されています。
5. [日付間隔] リストで、グラフの X 軸に沿って指標データをグループ化するために使用する期間を選択します。
6. [日付範囲] フィールドで、グラフの開始日と終了日を選択します。

最初の [日付範囲] フィールドを空欄にすると、2 番目の [日付範囲] フィールドの日付までに収集されたすべてのデータがトレンド図に表示されます。2 番目の [日付範囲] フィールドを空欄にすると、最も近い日付のデータが必ずトレンド図に表示されます。ページの更新時に最新日付のデータで自動的に更新されます。

7. 指標で許可できるパフォーマンスの目標値を [緑色の線] ボックスに入力します。
   この値はグラフ上で水平の緑の点線として表示されます。
8. 指標で許可できないパフォーマンスの値を [赤色の線] ボックスに入力します。
   この値はグラフ上で水平の赤の実線として表示されます。
9. [OK] をクリックします。
   トレンド ガジェットがダッシュボードに追加されます。

ガジェットのタイトル バーの をクリックすると、ガジェットのプロパティおよび設定詳細を追加または削除できます。
