Formatar diagramas de processos

Antes que você poupa um processo, você pode ajustar o layout de processo.

Para comentar o diagrama de processo:
  1. No Designer de processos, abra o processo desejado.
  2. Na Caixa de ferramentas, arraste Insira seus comentários aqui para a área de trabalho de processo.

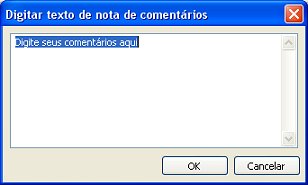

    A caixa de diálogo Digitar texto da nota de comentário será exibida.
  1. Preencha as informações relevantes e clique em OK.
  2. Posicione a anotação como necessário, exceto as mudanças você fez ao processo.

Ajustar o layout de processo

Primeiro, você deve clicar para selecionar nós ou conectores de processo, antes de clicar e ajustar sua posição.

O contorno do nó atualmente selecionado é verde. Se você selecionar mais de um nó, o contorno do nó primário é verde e os outros nós do grupo são azuis. O nó primário define a posição de alinhamento se o grupo for alinhado ao mesmo tempo. Você também pode ajustar o espaçamento horizontal e vertical entre um grupo de nós selecionados.

Você não pode ajustar o layout de processo quando ativado. Você deve desativá- lo antes de ajustar seu layout.

Para alinhar ou espaçar nós de processo:
  1. No componente Designer do processo, antes de salvar um processo, selecione os nós que você quer alinhar ou espaçar.
    O primeiro nó que você selecionar será o nó primário.
    No menu Formatar:
    Alinhar – alinha os nós com o nós primários
    Espaçamento vertical – ajusta o espaçamento acima e baixo dos nós selecionados
    Espaçamento horizontal – ajusta o espaçamento a esquerda e a direita do nós selecionados
  2. Clique a opção desejada.
    Os nós são alinhados ou espaçados de acordo.

Mover e excluir nós e conectores do processo

  • Você pode mover o nó selecionado ou um grupo de nós arrastando-os
  • Você pode excluir o nó selecionado ou um grupo de nós pressionando Excluir
  • Você pode mudar a rota de um conector ao clicar e arrastar seus alças de seleção

Identificar itens conectados

Identificar quais itens estão conectados entre si pode ser difícil em um design de processo complexo. Clicar em um item no Designer do processo altera a cor dos conectores que entram na conexão com o item selecionado para magenta e os conectores que saem do item para azul.
