Agregar intervalos a los indicadores

Es posible agregar intervalos a los indicadores para resaltar gravedades, acontecimientos, etc., dependiendo de la consulta del indicador.

Para agregar intervalos a un indicador:

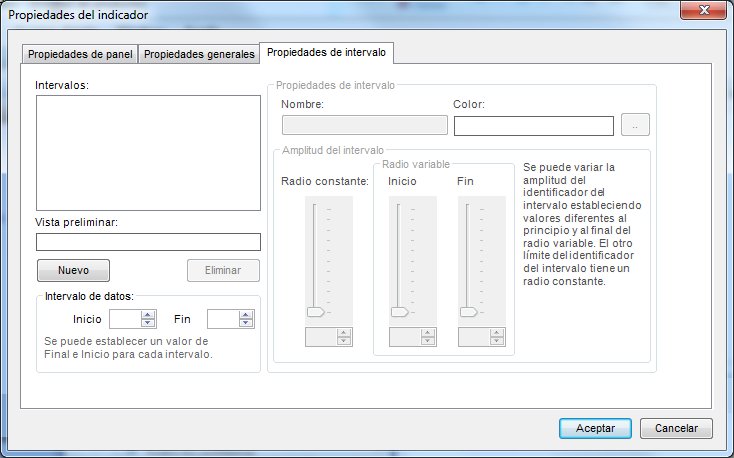

  1. En el cuadro de diálogo Propiedades del indicador, haga clic en la pestaña Propiedades de intervalo.
  2. En el cuadro Vista preliminar, haga clic en Nuevo.
    Aparece un intervalo nuevo en la lista Intervalos y se pueden especificar propiedades adicionales.

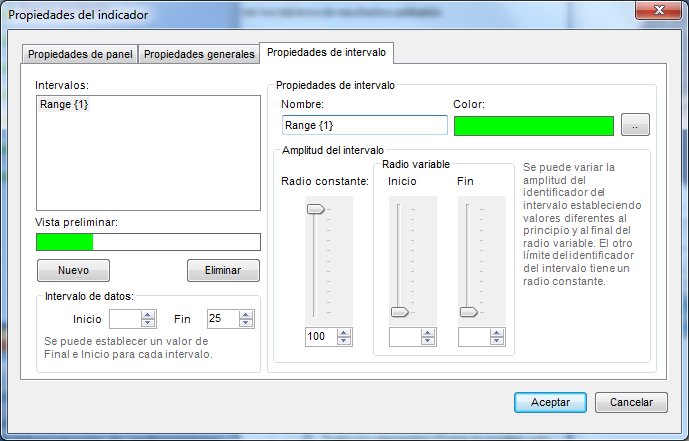

  3. En el cuadro de grupo Intervalo de datos, introduzca los valores Inicio y Fin de este intervalo. Por ejemplo, 0 para Inicio y 25 para Fin.

Al crear el primer intervalo, el valor Fin se establece de forma automática y representa la cantidad máxima indicada en la pestaña Propiedades generales. Después de crear el primer intervalo, el siguiente se inicia en el valor especificado para Fin.

  1. En el cuadro Nombre, escriba un nombre para el intervalo.
    En este cuadro de diálogo, solo se utiliza para su referencia.
  2. Al lado del cuadro Color, haga clic en .
    Aparece el cuadro de diálogo Colores.
  3. Seleccione el que desee.
  4. Haga clic en Aceptar.
    El color se agrega al cuadro Vista preliminar.

    5. En el siguiente paso se configurará la amplitud del intervalo, utilizando los controles deslizantes, los cuadros de número o ambos.

    El...

    define...

    Radio constante

    A qué distancia del centro del indicador debe iniciarse el intervalo. El interior del indicador comienza en 0 y el exterior en 100.

    Inicio de radio variable

    Dónde debe comenzar el límite exterior del intervalo. La diferencia entre los números Inicio y Fin es la amplitud con la que el intervalo aparece en el indicador.

    Fin de radio variable

    Dónde debe comenzar el límite interior del intervalo.
  5. Especifique la amplitud del intervalo utilizando los controles deslizantes, los cuadros de número o ambos.

Se recomienda empezar utilizando los controles deslizantes y, cuando haya adquirido suficiente experiencia, utilizar los números, o ambos.

  1. Haga clic en Aceptar para ver la apariencia del primer intervalo en el indicador.

Puede tardar un poco en conseguir la experiencia necesaria para ajustarlo. Una función útil de Amplitud de intervalo, es que después de crear el primer intervalo y el segundo, los intervalos Inicio y Fin se establecen de forma automática como el valor Fin anterior. Garantiza que los intervalos no sean inconexos.

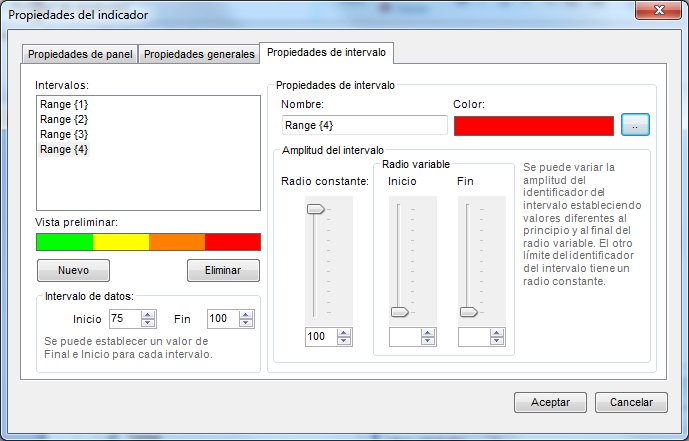

  1. Agregue el resto de los intervalos de la misma forma.
  2. Haga clic en Aceptar.
    El indicador aparece en el panel correspondiente del cuadro de mando.
