Konfigurationsabhängigkeiten
Abhängigkeiten können zwischen Schichten und zwischen dem Host und einer anderen Schicht erstellt werden, was darauf Einfluss haben kann, wie die Bildung der Konfigurationsschichten funktioniert. Knoten, wiederverwendbare Bedingungen und Elemente der Meldungsbibliothek aus einer Schicht können in einer anderen Schicht referenziert werden. Aufgrund der gemeinsamen Nutzung eines Elements können Knoten möglicherweise nicht gelöscht oder zurückgesetzt werden, wenn Abhängigkeiten zwischen Schichten erstellt wurden.
In diesem Abschnitt werden folgende Themen behandelt:
- Abhängigkeit von untergeordneten Knoten
- Abhängigkeit von wiederverwendbaren Knoten
- Abhängigkeit von Meldungsbibliotheken
- Abhängigkeit von wiederverwendbaren Bedingungen
Abhängigkeit von untergeordneten Knoten
Wenn ein Knoten einer geschichteten Konfiguration als Unterknoten eines Knotens in einer Schicht hinzugefügt wird, wird eine Abhängigkeit zwischen der Schicht und dem Host angelegt.

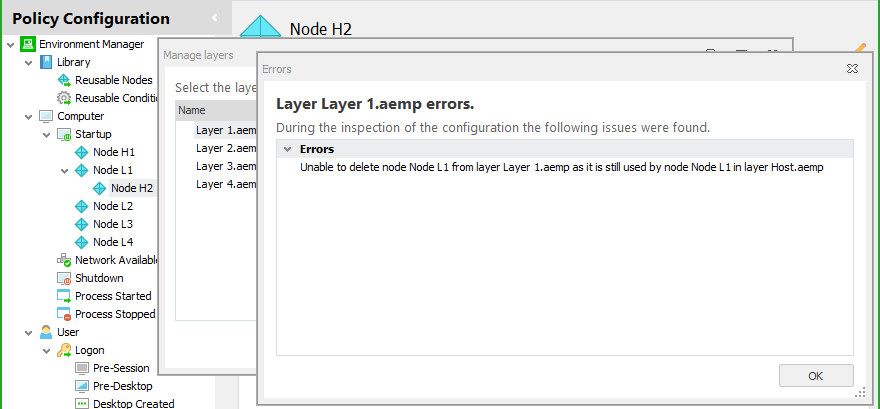

Im Beispiel unten ist Node L1 Teil einer Schicht, die dem Host hinzugefügt wurde. Node H2 wurde der geschichteten Konfiguration als Unterknoten von Node L1 hinzugefügt. Die Schicht kann nicht aus der Konfiguration entfernt werden, denn der Host ist von ihr abhängig, da sie den neuen Knoten enthält.
Die Schicht kann nicht aus der Konfiguration entfernt werden, denn der Host ist von ihr abhängig, da sie den neuen Knoten enthält.
Abhängigkeit von wiederverwendbaren Knoten
Wenn ein wiederverwendbarer Knoten einer Schicht in einer geschichteten Konfiguration referenziert wird, wird eine Abhängigkeit zwischen der Schicht und dem Host angelegt. Wenn ein wiederverwendbarer Knoten als Unterknoten eines Knotens einer anderen Schicht referenziert wird, wird eine Abhängigkeit zwischen zwei Schichten angelegt.

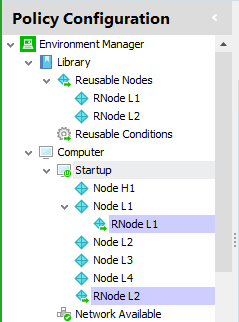

Im Beispiel unten sind die wiederverwendbaren Knoten RNode L1 und RNode L2 in Schichten enthalten, die dem Host hinzugefügt wurden. RNode L2 wird im Trigger für den Computerstart als Teil des Hosts und RNode L1 als untergeordneter Knoten von Node L1 referenziert.
Die Schichten, die die wiederverwendbaren Knoten enthalten, können nicht gelöscht werden, weil die wiederverwendbaren Knoten im Host und in einem Knoten aus einer anderen Schicht referenziert werden. Um die Schicht löschen zu können, die die wiederverwendbaren Knoten enthält, müssen alle Referenzen im Host und in anderen Schichten gelöscht werden.
Abhängigkeit von wiederverwendbaren Bedingungen
Wenn eine wiederverwendbare Bedingung einer Schicht in einer geschichteten Konfiguration referenziert wird, wird eine Abhängigkeit zwischen der Schicht und dem Host angelegt. Wird eine wiederverwendbare Bedingung einem Knoten in einer anderen Schicht hinzugefügt, erzeugt das eine Abhängigkeit zwischen den Schichten.

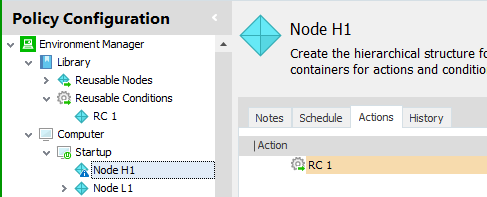

Im Beispiel unten ist die wiederverwendbare Bedingung RC 1 Teil einer Schicht, die dem Host hinzugefügt wurde. Node 1 befindet sich in der Hostkonfiguration. Die Schicht, die die wiederverwendbare Bedingung enthält, kann nicht gelöscht werden, weil die wiederverwendbare Bedingung in einer anderen Konfiguration referenziert wird.
Abhängigkeit von Meldungsbibliotheken
Wenn eine Meldung aus einer Schicht in einer Sperrbedingung verwendet wird, die einer geschichteten Konfiguration hinzugefügt wurde, wird eine Abhängigkeit zwischen der Schicht und dem Host angelegt. Selbiges gilt, wenn eine Meldung aus einer Schicht in einer Sperrbedingung eines Knotens aus einer anderen Schicht verwendet wird.
