El componente Estructura de CI

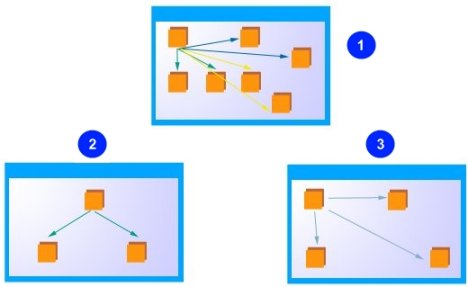

El componente Estructura de CI permite crear vínculos entre los CI. Es posible crear una estructura completa que contenga todos los CI de una organización. Con esa estructura, se puede crear una cantidad ilimitada de vistas. Por ejemplo, se puede crear una vista para portátiles, una para PC, una para impresoras, otra para tablets, etc. También puede crearse una vista que contenga todos los CI de una ubicación y las relaciones entre ellos.
Cuando se vinculan elementos en una estructura, los vínculos están visibles en todas las vistas. Significa que si cambia o elimina una relación entre dos elementos (por ejemplo, dentro de la vista Tablets), ese cambio también se reflejará en la Vista completa.
- Vista completa
- Tablets
- PC

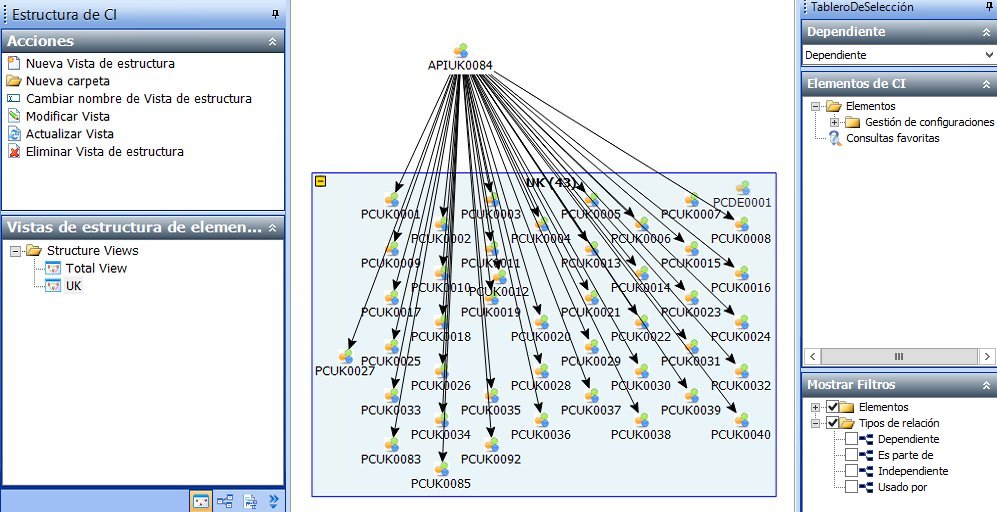

La interfaz de usuario de la Estructura de CI
Acciones: muestra las acciones disponibles dependiendo de en qué parte de la aplicación esté. Estas acciones también están disponibles haciendo clic con el botón derecho en un nodo seleccionado en el árbol.
Vistas de estructuras de CI da acceso a todos los diagramas de estructura. Al hacer clic en un nodo de este árbol, la lista Acciones se actualiza para mostrar las acciones disponibles para el elemento seleccionado.
Si el grupo actual tiene habilitado el particionado de datos, no aparece el nodo Vista completa. Para obtener más información acerca del particionado de datos, consulte Particionado de datos.
Vista Detalles: se utiliza para crear grupos de CI generando una consulta que después se puede arrastrar a la vista de la estructura. Al arrastrarla, todos los CI agrupados en esa consulta se agregan a la vista de la estructura. Ver detalles: muestra la lista de todas las consultas que se han agregado al diagrama de estructura. Al hacer clic en una consulta en Ver detalles, en el diagrama de la estructura se resaltan los CI agrupados en esa consulta.
Vista Estructura: aquí se dibuja el diagrama de la estructura de CI arrastrando los CI y vinculándolos.
Tipos de relación de CI: al vincular CI en la vista de la estructura, se crea una relación entre ellos. En la lista Tipo de relación, se selecciona el tipo de relación que existe entre los CI. Es posible tener una cantidad ilimitada de tipos de relación y cualquiera de ellos o todos se pueden incluir en una vista de estructura. Para crear un vínculo diferente entre elementos de configuración solo es necesario cambiar el tipo de relación.
Árbol Elementos de CI: muestra la lista de todos los CI disponibles tanto para la Administración de activos como para la Administración de configuraciones. Los CI pueden arrastrarse desde este árbol a la vista de la estructura. Desde aquí se pueden crear una consulta para agrupar un conjunto de CI y a continuación, arrastrarla a la vista de la estructura. Todos los CI que coincidan con los criterios de esa consulta se agregan al diagrama automáticamente.
Filtros de pantalla: si las estructuras de CI contienen muchos elementos, puede ser difícil navegar y comprender el diagrama. Sin embargo, los elementos pueden mostrarse u ocultarse de la vista de la estructura. No se eliminan ni se modifican, solo los oculta en el diagrama.
Si una rama de un árbol contiene más de 50 CI aparece más... en la parte inferior de la rama. Al hacer doble clic en más... aparece un cuadro de diálogo de búsqueda que permite limitar los resultados que aparecen en el árbol.
